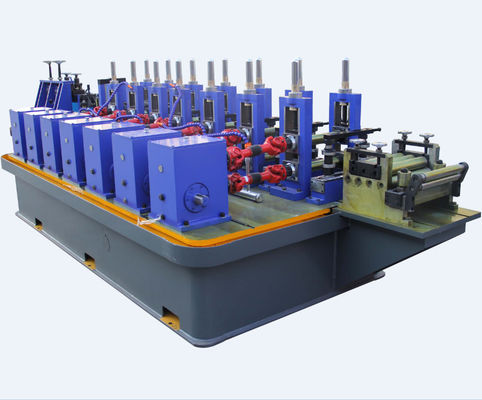

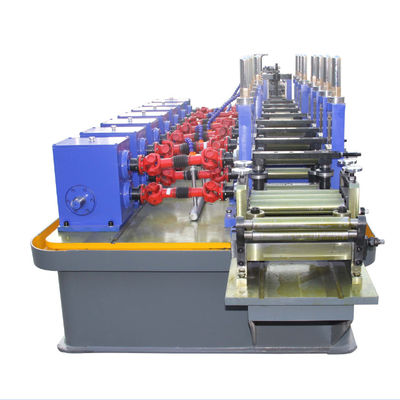

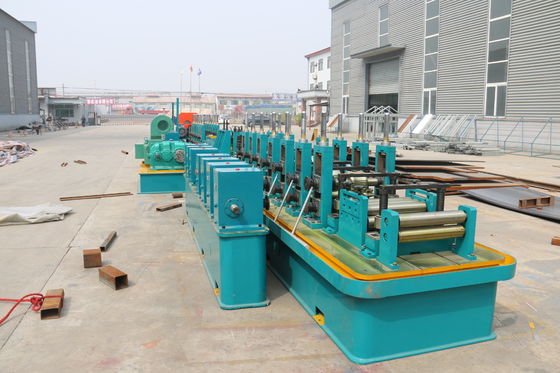

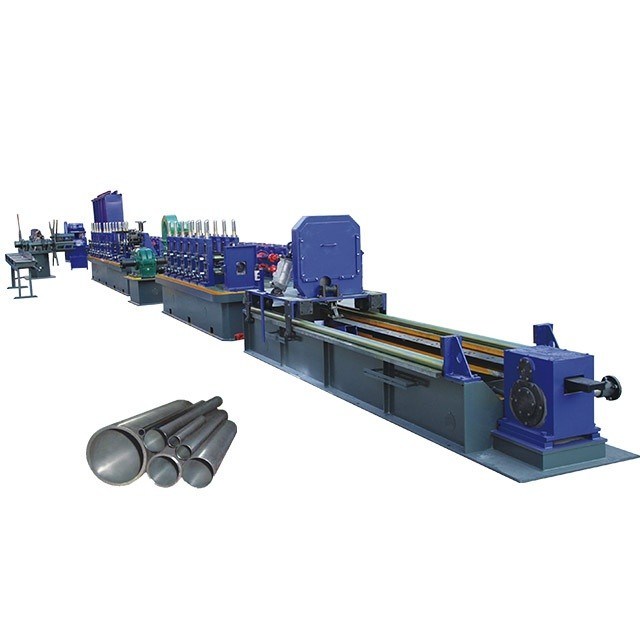

CE İniş Borusu Rulo Şekillendirme Makinesi 50m / dak Yüksek Frekanslı Kaynaklı
Bileşenin tanıtımı:
açıcı
Brifing: Pnömatik fren ile bobinleri kolayca değiştirmek için döner tip
parametreler:
| bobinin maksimum ağırlığı |
3000KG |
| bobinin iç çapı |
450-520mm |
| bobinin max.dış çapı |
1600mm |
| bobinin maksimum genişliği |
400 mm |
Bilgisayar kontrollü uçan testere
| Otomatik kontrolörün gücü |
18.5KW |
| Maksimum kesme çapı |
90mm |
| Kesme uzunluğu aralığı |
4m-7m |
| Maksimum kesme kalınlığı |
4mm |
| Tip: metal testere diski |
600*70*2.5mm |
| Testere gücü |
22KW |
| Kesme uzunluğunun doğruluğu |
içinde + 0,3 mm |
Şekillendirme Makinesi
| dikey silindirler |
7 adım |
| dikey şaftın çapı |
60mm |
| şaft malzemesi |
40Gr |
| yatay silindirler |
8 adım |
| yatay millerin çapı |
40mm |
| silindirlerin malzemesi |
Gr12 |
| dikey stand |
45#çelik, ısıl işlem görmüş HRC 60-64 |
| yatay stant |
dövme çelik |
| kılavuz miller |
kaynak hattını ayarla |
| soğutma kutusu |
kaynak sacı, makine ve boruya göre teyit edilen uzunluk |
| hız |
30-90m/dak |
Süreç akışı:
Çift kafalı bobin açıcı --- Bobin kesme ve birlikte kaynak ---- Akümülatör --- Yassılaştırma --- Yuvarlak boru şekillendirme
--- soğutma --- Kare boru şekillendirme ---- boyutlandırma --- sinek testere kesme --- çalışma masası
Ana Sürücü
A, ana motor Z4-225-11,110KW DC motor Z4-225-11,110kw
B, hız düşürücü model ZLY200, oran 16:1 ZLY200 16:1
C, sürükleme cihazı EURO DC kontrol cihazı
Alın kaynak makinesi
A, genişlik:<400mm
B, kalınlıkları:<3.0mm
akümülatör
A, malzeme: köşebent ve kanal demirinden yapılmıştır
B, besleme hızı: 150m/dk'nın üzerinde
C, toplama kapasitesi:< 2000kg
Genişlik Ayarı
Aralık:94-290mm
Biriken Silindir
A, Malzeme: GCr15
B, Besleme silindirleri: 150mm, 2 adet
C, Motor: 5.5KW, 6 Sınıf, 1 takım
Boyutlandırma parçaları
A, dikey şaft: 6 adım
B, milin çapı: 60mm
C, şaft malzemesi: 40Gr
D, yatay şaft: 6 adım
E, milin çapı: 40mm
F, silindirlerin malzemesi: Gr12
G, kullanım: yuvarlak boruyu kesinlikle yuvarlak yapın, kare boruyu oluşturun ve kareyi kesinlikle kare yapın.
H, yatay stand: dövme çelik
Ben, Türk'ün başı: yassılaştırmak için kullanın
J, hız: 30-90m/dak.
K, iki set kalıp: biri 15*15mm, diğeri 45*45mm içindir.
4.10 Bitiş tablosu
Otomatik ray tipi tükendi tablosu
4.11Yüksek frekans
A, Model: GP150-0.4
B, giriş gücü: 3P,380V,50HZ
C, çıkış gücü: 150KW
D, çıkış gücünün kontrol modu: mikroişlemci tarafından düzenlenir
E, çıkış frekansı: 350-420KHZ
