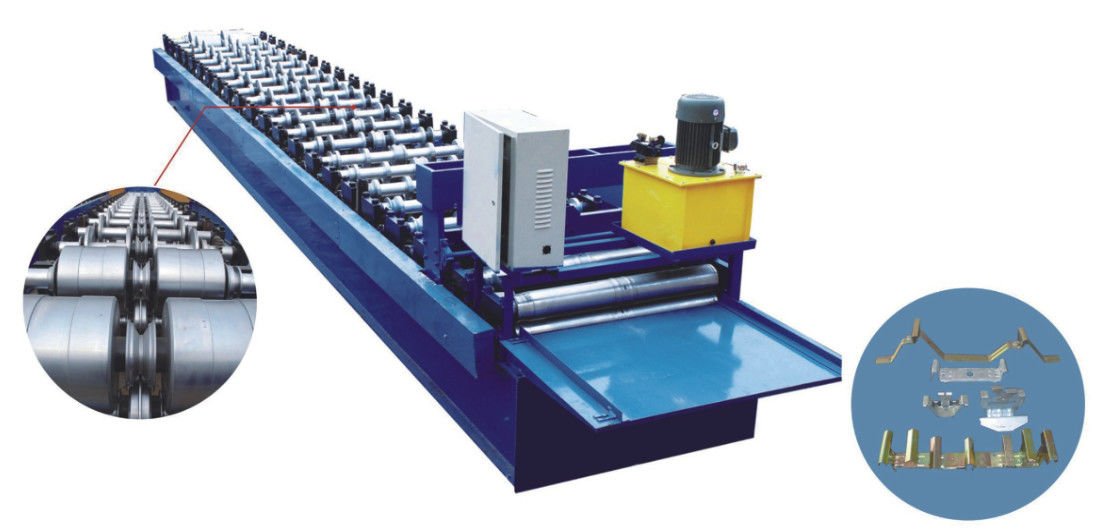

JCH Renkli Çelik Rulo Şekillendirme Makinesi 5.5KW H Şekilli Çelik Kaynak

JCH Renkli Çelik Rulo Şekillendirme Makinesi H Şekli Çelik Kaynak

1. Üretim akış şeması:

Un koyler --- besleme --- tesviye --- Rulo şekillendirme --- Uzunluğa kes --- Nihai ürün

2. 470 JCH karonun profil çizimi

3. Rulo şekillendirme makinesinin özellikleri

parametreler:

(1) Çerçeve malzemesi: 36 # ”H” şeklinde çelik kaynak

(2) Orta plakanın kalınlığı: 14mm
(3) Silindir adımı: 17 adım
(4) Mil çapı (dolu mil): 70mm
(5) Mil malzemesi (sağlam mil): (yüksek dereceli) 45# Çelik, su verme ve tavlama işlemi
(6) Silindir malzemesi: Karbon yapısal çelik
(7) Silindir tedavisi: su verilmiş ve temperlenmiş tedavi, sert krom kaplamalı 0.05-0.07mm
(8) Rulo şekillendirme makinesinin tahrik tipi: zincirle tahrik
(9) Zincir: 25.4mm (yüksek dereceli)
(10) Rulman : 6210 (yüksek dereceli)
(11) Redüktör: 5# sikloid redüktör (yüksek dereceli)
(12) Ana motorun gücü: 5.5KW
(13) Voltaj : 380V/50Hz/3faz
(14) Frekans dönüştürücü gücü: 5.5KW
(15) Hat hızı : yaklaşık 8 m/dak
(16) Hidrolik istasyonun yağ pompası: dişli yağ pompası (yüksek dereceli)
(17) Hidrolik kesim: PLC kontrollü kesim
(18) Kesim doğruluğu : +/- 2mm
(19) Tıraş bıçağı malzemesi : Cr12, su verme 58-62 °.
(20) Ana şekillendirme makinesinin görünüm boyutu: 7.3m

(21) Elektrikle kontrol edilen sistem: PLC tarafından kontrol edilen tüm makine
(22) PLC : DELTA(TAIWAN)

Satıcılar tarafından incelendi

Ekipmanların imalatını ve montajını tamamladıktan sonra test edeceğiz.

atölyede makineler ve devreye alma.
