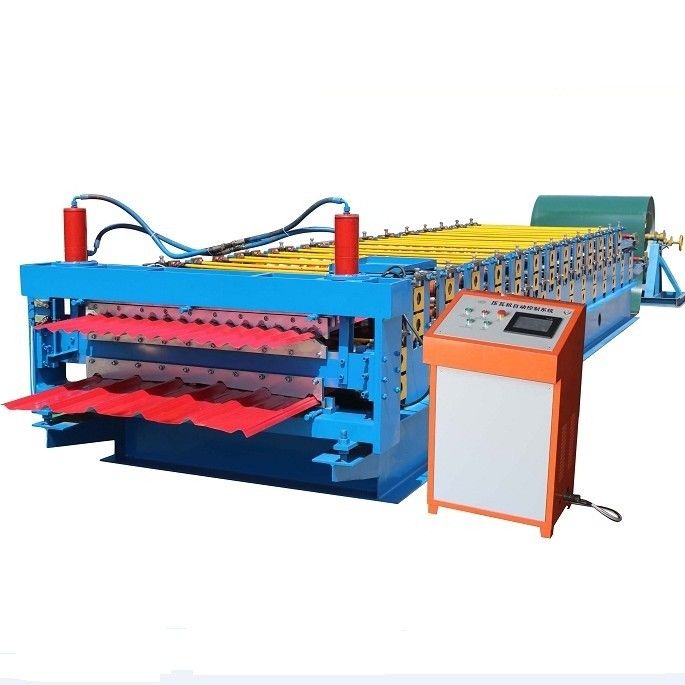

Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T

Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T

  • Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T
  • Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T
  • Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T
  • Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T
Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Gracias
Sertifika: CE,ISO
Model numarası: Çift katmanlı levha
Ödeme & teslimat koşulları:
Min sipariş miktarı: Bir set
Fiyat: As discussion
Ambalaj bilgileri: nakliye için uygun
Teslim süresi: 45 iş günü
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: 20sets aylık
İletişim
Detaylı ürün tanımı
Voltaj: 380V 50Hz 3 faz Şart: Yeni
Döşeme türü: Renkli Çelik Kontrol sistemi: PLC (İthal Marka)
Garanti: 1 yıl kullanım: Renkli Çelik Konstrüksiyon, Kiremit Paneli
Vurgulamak:

5T Renkli Çelik Rulo Şekillendirme Makinesi

,

2mm Renkli Çelik Rulo Şekillendirme Makinesi

,

ISO metal çatı kaplama rulosu eski

Renkli Çelik Rulo Şekillendirme Makinesi

1. Çift katmanlı rulo eski makinenin işleme akışı:

Manuel açıcı → Malzemeyi makineye besleme → Rulo şekillendirme makinesi → Ölçün uzunluk

→Hidrolik kesim→Fbitmiş Ürün:% s

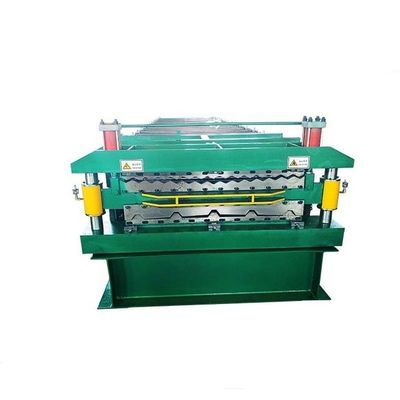

Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T 0



2. Ekipman şunları içerir:

Ana şekillendirme makinesi, 1 takım
Hidrolik kesici 1 takım
Elektrik kontrol sistemi 1 takım
Hidrolik sistem 1 takım
Normal çıkış tablosu 3 ADET 1m*1m
Manuel çözücü 1 takım Maksimum yükleme 5Ton





















3. Çift katmanlı rulo eski makinenin teknik özellikleri ve detayları

(1) Manuel çözücü

Güçsüz;manuel çözücü;maks.Kapasite: 5000kg

Bobin iç çapı için uygun: 508 mm, bobin maksimum dış çapı için uygun: 1000 mm

Manuel güç, bobin iç yüzeyini genişletir.



(2) Ana şekillendirme makinesi

bir.Şekillendirme adımı sayısı: 16 adım profile bağlıdır

b.Mil malzemesi: 45 # çelik sertleştirme ve tavlama işlemi.

Dış çap 85mm, toplam katı

Tolled miller

c.silindirler: Malzeme, dijital kontrollü alayı ile yüksek dereceli No.45 dövme çeliktir.

Silindirler yüzeyde 0,05 mm kalınlığında sert krom ile kaplanmıştır.

tam takım tezgahı tarafından işleniyor.Böylece şekillendirme silindirlerinin uzun ömürlü olmasını sağlar.

d.Ana motor gücü: Döngüsel planet dişli hız düşürücü ile 4 Kw



(3) Kesme Cihazı

bir.Kesme sonrası, Durdurmak için kesmeyi benimser;

b.Kesme bıçağı malzemesi, su verilmiş işlemle Cr12'dir.

c.İyi sertlik için kaynaklı çerçeveyi benimser.

d.Kesme çerçevesi, nihai ürün deformasyonunu önlemek için ısıl işlem görmüştür.Kesme uzunluğu

tolerans ±2mm.

e.Kesme gücü hidrolik istasyon tarafından sağlanmaktadır.

f.Nihai ürün, PLC kontrolöründe ayarlanan uzunluğa göre kesilebilir ve uzunluk

otomatik olarak kodlayıcı ile ölçülür.Nihai ürün ayarlanan uzunluğa ulaştığında,

makine kesmek için duracak Ürün otomatik olarak.Bu eylemi bitirin, makine çalışacak

tekrar sürekli.



(4) Hidrolik istasyon:

bir.Hidrolik kesici için güç sağlar.

b.Tüm hidrolik aksesuarların tümü, Çin'in ünlü marka ürünlerini kullanmaktadır.

c.Hidrolik motor gücü: 3KW





(5) PLC Kontrol Sistemi:

a.Bu sistem, tüm çalışma eylemlerini kontrol etmek için Delta PLC'yi kullanır.Üretim miktarı ve

her biri parça uzunluğu otomatik olarak ölçülecektir.Ruloyu kontrol etmek uygundur

şekillendirme makinesi.

b.Delta dönüştürücü hız teknolojisini ayarlar, otomatik üretimi gerçekleştirir.

c.Text ekranına girilir ve çalışma verileri iptal edilir.

d.Dostu insan-makine arayüz sistemi, iş parçası, uzunluk, miktar vb.

e.Sayma ve uzunluk ölçme işlevine sahip enkoder sayısı.

f.Uygun güç voltajı:380V/50HZ/3Phase (alıcının ihtiyacına göre tasarlanabilir)





(6) Ürün Rafı (elektriksiz):

bir.Kesim cihazından ürün çıkarken nihai ürünü koymak için kullanılırlar.

b.İki parça, her parça uzunluğu 1m, toplam uzunluk 3 metredir.

c.Nihai ürünü toplayın ve nihai ürünler işçiler tarafından istiflenmeye uygundur.

Dış eski referans:

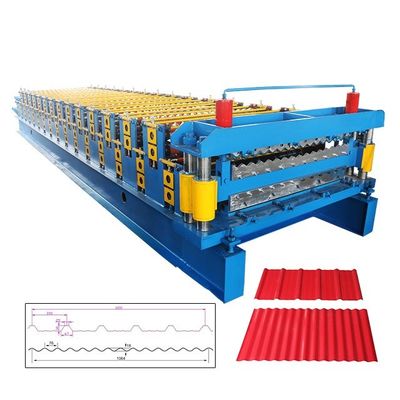

Glazed and corrugated panel double layer roll former machine series

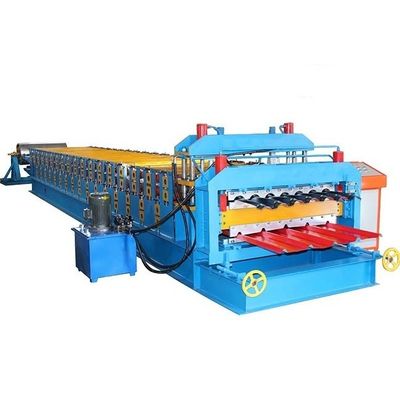

Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T 2

Kiremit Paneli İçin ISO Renkli Çelik Rulo Şekillendirme Makinesi 5T 3
