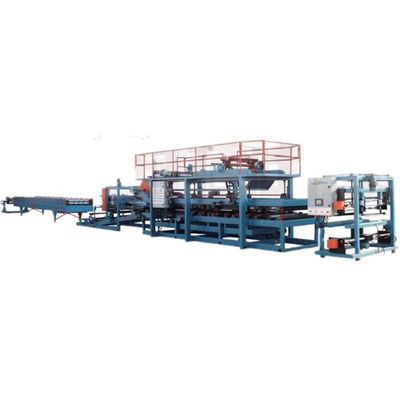

25T Sandviç Panel Rulo Şekillendirme Makinesi 50Hz 300 H Çelik Çerçeve

1. sarıcı

1.1 vidalı yükleme, ayarlanabilir kayış freni tüm destek yan yana

7 ton içinde 1.2 bobin yükü

1250mm içinde 1.3 bobin genişliği

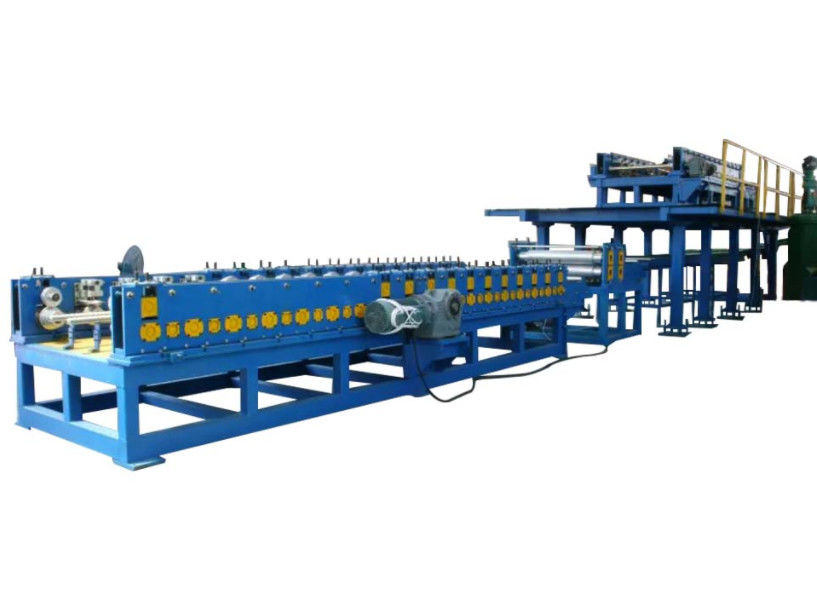

2. şekillendirme cihazı

2.1 çerçeve 300 # H çelik ile kaynaklanmıştır

2.2 orta plakanın kalınlığı: 14mm

2.3 mil çapı: 70mm

2.4 13 adım şekillendirme silindirleri

2.5 silindir malzemesi: Sert Krom Kaplama ile 45 # çelik

2.6 ulaşım: gezegen sikloidal pim çarkı redüktör zincirleri tahriki

2.7 motor gücü: 3kw

2.8 besleme platformu: plaka kesme makinesi ile

2.9 boyut:7.5*1.5*1.3M(L*W*H) Ve ağırlık 3T

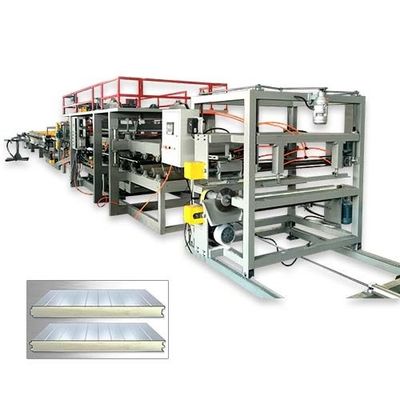

3. kompozit cihaz

3.1 bu cihaz, presleme nervürü, yapıştırma, ısıtma, kompozit, kıvırma, kanal açma ve budama içerir

Ana şekillendirme makinesi için 3.2 frekans kontrolü

3.3 yukarı ve aşağı kalınlığı elektrikle ayarlanabilir

3.4 kompozit platform milinin çapı: 150mm, aşınma önleyici kaymayı önleyici dış yapıştırıcı ile ütüleyin

3.5 Millerin miktarı: 18 adet düz şaft ve 6 adet şekillendirme şaftı.

3.6 nakliye: tahrik mili ve zincirler birlikte

3.7 motorun gücü: 3kw, no.5 planet sikloidal redüktör

3.8 Çerçeve, ekipmanın stabilitesini ve düzgün çalışmasını garanti etmek için kare boru ile kaynaklanmıştır.

4. elektrikli cihaz

4.1 Delixi elektrik kontrolü düşük basıncını kullanma (müşterinin isteği olarak)

4.2 konfigürasyon: PLC ve frekans: Tayvan Taida, setin uzunluğunu daha doğru hale getirmek için

4,3 7 inç dokunmatik ekran ve kontrolü kolaydır

4.4 boyut: 11.5*1.2*2.2M(U*G*Y)

4.5 ağırlık: 7T

5. Kesme cihazı

5.1 durmadan kesim

5.2 hava kelepçesi, silindir kesme parçasını hareket ettirebilir, kesme işleminden sonra kesme parçası silindirin sürüşü ile geri dönebilir.

5.3 kesme şekli: testere ve bıçak

5.4 güç: 4kw

5.5boyut: 3*2*1.5M(L*W*H)

5.6 ağırlık: 1T

6. Üretim standı

6.1 köşebent ve kare boru ile kaynaklı

6.2 Her üretim standı için dört taşıyıcı silindir sunacağız

6.3 boyut: 3*1.3*0.8M(U*G*Y)

6.4 miktar: iki set
